NYP高粘度泵是一種根據石油、化工、油脂、醫藥、染料、涂料、食品等行業的需求，研發的新型容積式高粘度泵，由于該類型泵可選用材質種類繁多和其獨有的構造，因此廣泛應用于不同性質、不同粘度的介質輸送。泵主要有內、外轉子、軸、泵體、前蓋、托架、密封、軸承等組成。是一種容積式內轉子泵。具有自吸性能強、體積小、重量輕、脈動小、噪音低、運轉平穩、壽命長等優點。
NYP高粘度泵適用輸送不含固體顆粒和纖維的粘稠液體，甚至是半固體狀態的液體，輸送黏度達到3×105厘泊，介質溫度不超過200℃。
NYP高粘度泵在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于安全啟動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。NYP內轉子泵的旋轉方向要與進、出油口相符。齒輪泵若是首次運行，或長期閑置后再使用，在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺察出異常溫升、泄漏、振動和噪聲時，應停機檢查。

泵頭部、泵殼體、密封腔部分均可以帶保溫夾套。根據實際需要選擇需要保溫的位置。
夾套與泵體鑄造成一體，保溫效果良好，能夠避免焊接夾套產生的各種問題。
需加熱時：通過熱蒸汽、導熱油等各種熱媒通入夾套腔即可進行保溫。
需冷卻時：通過各種冷卻液，可以保持泵體的恒溫。

NYP高粘度泵優點
①內外轉子轉向相同，磨損小，使用壽命長。
②泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。
③特別適用高粘稠度介質的輸送。
④輸送液體平穩，無脈動，振動小，噪音低。
⑤有很強的自吸性能。
⑥正確選用零件材料，可輸送多種有腐蝕性的介質,使用溫度可達200℃


NYP高粘度泵適用范圍
廣泛應用于各種流體的輸送行業，尤其對于處理粘度變化較大、范圍較寬的流體輸送。
應用行業：適用于輸送純凈且有一定粘度的流體，可用于輸送油品如潤滑油、原油等；也可以用來輸送橡膠、瀝青、油漆、粘合劑、染料、涂料、潤滑劑、多元醇、食品、藥品等不含顆粒性雜質的高粘度物料；還可用于輸送PA PB PC PE PS HIPS ABS PP PET PVA等高溫、高粘度聚合物熔體物料。

選擇NYP高粘度泵的理由：
1．密封維修，更換，升級方便：NYP高粘度泵系列，軸承腔加大，軸承部分成為一個整體的部件，只需擰下頂絲即可旋下整個密封腔。密封可以從支架的軸承箱部分直接取下。這樣不僅大大節省了維修的時間，更使維修變得更容易。
2．齒輪尾部間隙可調：NYP高粘度泵可以根據粘度的需要，通過調節齒輪間隙，達到泵在不同黏度下的工藝要求。整體軸承箱第二大優勢就是，只需轉動軸承箱即可實現間隙的調整。操作簡單，不需拆卸泵的任何部件。
3．加大軸承腔第三大優勢：寬大的支架腔提供的空間，不需拆泵，即可對填料進行調節。
4．部分重要部件可以根據工藝需要更換為各種耐高溫、耐磨損、耐腐蝕、耐高壓，和自潤滑的材質。
5．整塊材料堅固的鑄造，避免了因振動、強外力等緣故造成對密封、軸承的影響。泵輸送的穩定性。
6．大流量泵可以實現高壓下工作。
7．強有力的加粗軸增加泵輸送的穩定性。
8．保溫夾套整體鑄造，保溫效果好，零泄漏。
9．多種耐高溫填料密封，特殊材質、特殊設計，創造了填料密封勝過機械密封的奇跡。

NYP系列高粘度泵性能參數表


型號	流量		壓力 Mpa	吸入及排出管口徑	必須汽蝕余量m	效率 %	減速方式
	m3/h	I/min					功率 KW	轉速 r/min	減速機
NYP3/1.0	2	33.3	1.0	Rp11/2	5	45	3	587	YCJ71
NYP10/1.0	6	100	1.3	Rp2		45	7.5	228	YCJ112
	8	133.3	1.0	Rp2		45	7.5	303	YCJ100
	10	166.7		Rp2		51	7.5	357	YCJ100
	12	200		Rp2		54	7.5	475	YCJ100
NYP30/1.0	? 18	300		￠80		54	15	305	YCJ112
	22	366.7		￠80		58	15	359	YCJ112
	28	466.7		￠80		65	15	479	YCJ112
NYP50/1.0	50	833.3		￠150		52	37	128	YCJ315
	80	1333.3		￠150		58	45	208	YCJ355
	100	1666.6		￠150		65	55	253	YCJ355
NYP3/1.0	1.5	25		Rp11/2		43	3	480	皮帶輪傳動
	2	33.3		Rp11/2		43	3	640
NYP10/1.0	8	133.3		Rp2		43	7.5	303
	10	166.7		Rp2		49	7.5	357
	12	200		Rp2		51	7.5	475
NYP3/1.0	3	50	1	Rp11/2		55	3	960	Y132S-6	與電機直聯
密封方式:用戶需要

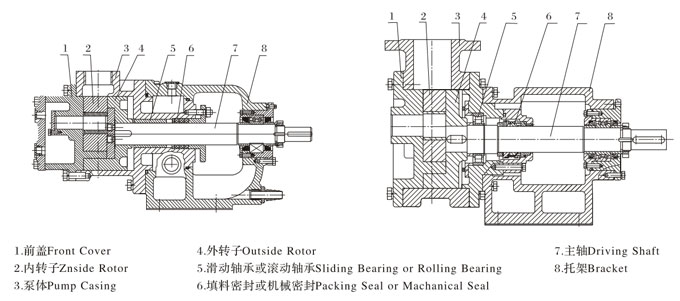

NYP高粘度內齒泵結構圖



 NYP7.0（A）泵頭外形尺寸



泵型號	理論排量 L/100r	A	B	C	D	E	F	G	H	I	Q	N	P	Z	口徑
NYP7.0A (原NYP3A)	7.0	58	16	99	147	375	140	172	88	178	90	43	19	13	G11/2"

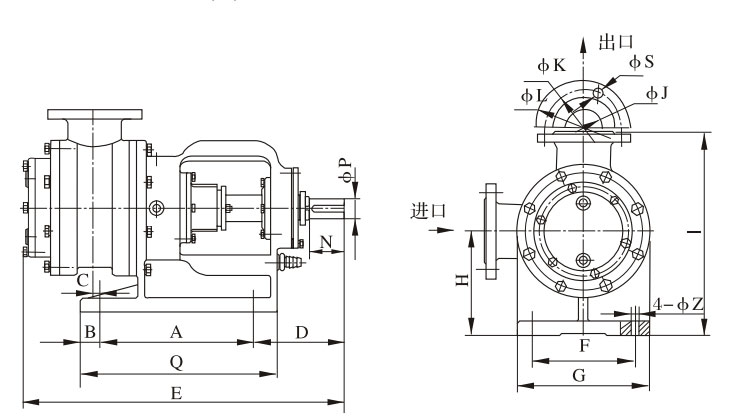

NYP24，NYP80，NYP111（A），NYP727泵頭外形尺寸



型號	理論排量 L/100r	A	B	C	D	E	F	G	H	I	J	K	L	N	P	Q	S	Z
NYP24	24	120	30	94	196	518	200	240	160	320	50	125	165	57	30	180	4-φ18	18
NYP80	80	170	27.5	138.5	183.5	592	220	255	180	390	80	160	200	75	42	225	8-φ18	15
NYP111 (原NYP30A)	111	170	25	142	188	616	220	255	180	390	80	160	200	58	40	225	8-φ18	15
NYP111 (原NYP30A)	111	340	30	3	198	688	220	280	220	430	80	160	200	75	42	420	8-φ18	20
NYP320	320	340	35	120.5	268	849	330	400	260	520	125	210	250	120	65	410	8-φ18	22
NYP727 (原NYP50A)	727	410	40	170	260	1060	370	450	360	680	150	240	285	120	80	530	8-φ18	22

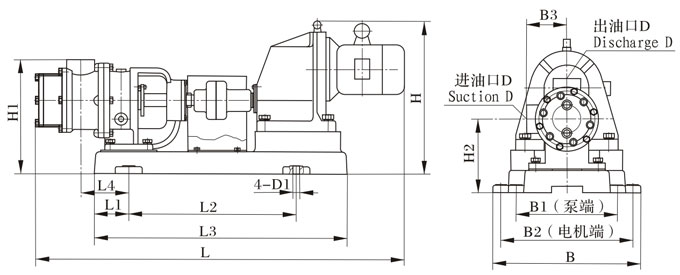

NYP不銹鋼保溫泵配減速電機整機安裝尺寸圖



型號	L	L1	L2	L3	L4	H	H1	H2	B	B1	B2	B3	D	D1	Decelerator
															型號	功率KW	轉速r/min
NYP7.0	1028	91	384	590	115	327	253	163	270	225	225	90	G11/2"	φ20	YCJ71	3	583
																	455
NYP52	1361	67	576	790	130	480	355	225	400	308	340	130	G2"	φ22	YCJ112	7.5	228
	1351	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	7.5	303
																	357
	1436	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	11	475
NYP111	1500	154	558	890	227	585	495	285	525	385	475	210	φ80	φ22	YCJ112	15	305
																	417
																	479
NYP727	2423	200	950	1259	330	825	935	615	580	520	520	320	φ150	φ28	YCJ315	37	128
